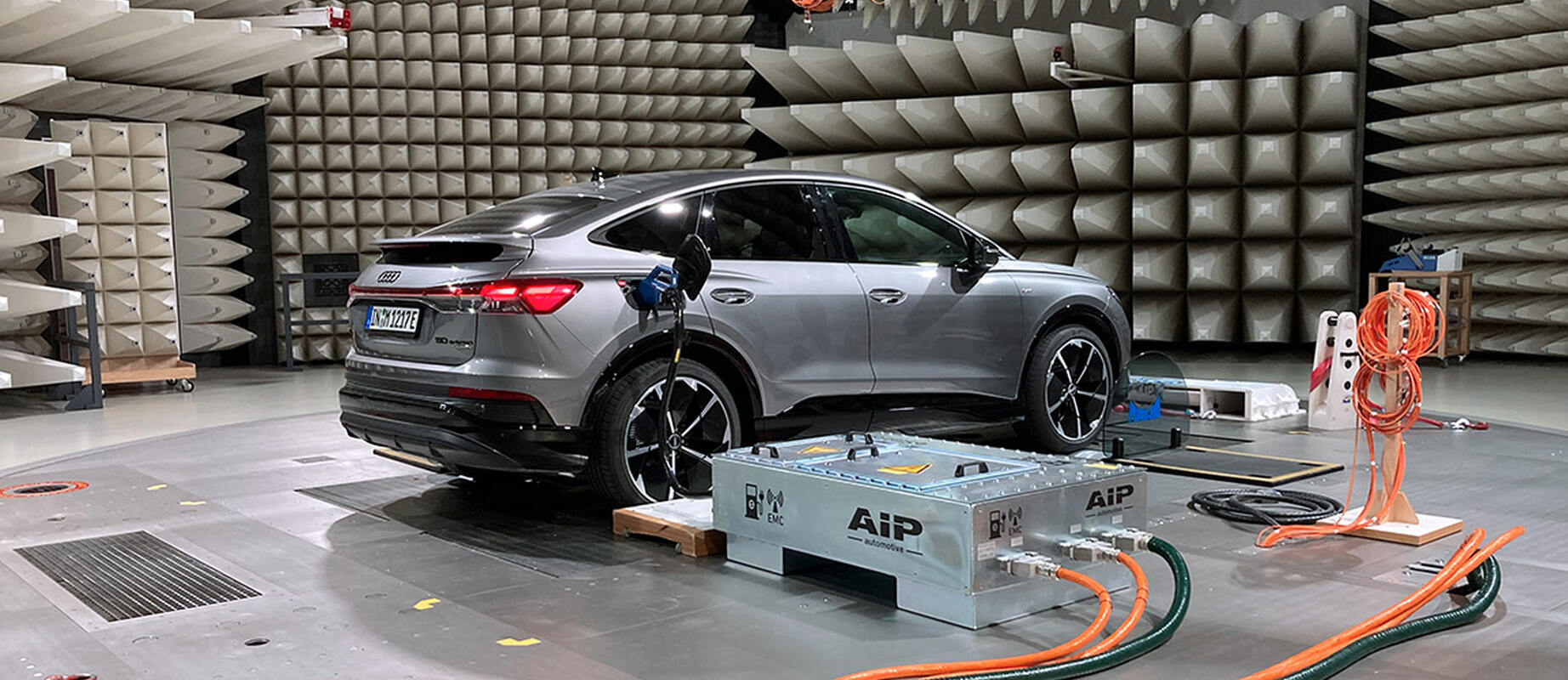

Weltweit laden bei jedem Ladenetz. In Ihrer EMV-Kammer.
Ladeboxen für EMV-optimierte AC- und DC-Ladeszenarien im Labor
Die EMV-Ladetechnik von AIP ermöglicht reproduzierbare und störungsfreie Ladevorgänge unter definierten elektromagnetischen Bedingungen – ideal für EMV-Kammern, Validierungszentren und Entwicklungsumgebungen. Sowohl die AC- als auch die DC-Ladebox sind speziell dafür ausgelegt, reale Ladebedingungen nach internationalen Standards abzubilden, Störeinflüsse zu minimieren und präzise Messungen während aktiver Ladevorgänge zu ermöglichen. Damit bieten die AIP Ladeboxen eine zuverlässige, normgerechte und hochflexible Lösung für die Prüfung moderner Elektromobilitätssysteme.
Vorteile:
- EMV-optimiertes Design für störungsfreie, reproduzierbare Messungen
- Unterstützung internationaler AC- und DC-Ladestandards
- Hohe Flexibilität und modulare Integration in Prüfstände und EMV-Kammern
- Präzise Netz- und Lastsimulation für realistische Ladebedingungen
- Leistungsstark, normgerecht und für zukünftige Standards vorbereitet
Anwendung:
- EMV-Prüfstände, EMV-Kammern und Validierungsanlagen
- Prüfungen nach ECE R10, CISPR 12/25/36, GB/T und weiteren internationalen Normen
- Entwicklung, Validierung und Zulassung von On-Board-Chargern & HV-Komponenten
- Funktions- und Störfestigkeitsprüfungen unter realen Ladebedingungen
- Forschung, OEM-Testzentren, Zulieferer und Prüfinstitute
Zwei Technologien. Ein Ziel: störungsfreie EMV-Prüfungen.
Realistische Netzsimulation – absolut EMV-optimiert.
Die AIP AC-Ladebox wurde speziell für EMV-Prüfungen entwickelt und ermöglicht realitätsnahe AC-Ladevorgänge unter streng kontrollierten Bedingungen. In Kombination mit der AC-Quelle/Senke (HPAC) bildet sie ein leistungsstarkes Gesamtsystem zur Simulation internationaler Stromnetze – ideal für Entwicklungs-, Validierungs- und Zulassungsprüfungen.
Dank integrierter LISN-Netznachbildung, galvanischer Trennung und EMV-optimiertem Design garantiert die AC-Ladebox störungsfreie Messungen und hohe Wiederholgenauigkeit. Sie unterstützt internationale AC-Ladestandards und lässt sich flexibel in EMV-Kammern, Prüfzellen oder Rollenprüfstände integrieren.
Leistungsmerkmale:
- Ausgangsspannung: 0–305 V (L–N)
- Ausgangsstrom: 1–72 A AC
- Frequenzbereich: 0–1000 Hz
- Max. Leistung: 50 kVA
- EMV-optimiertes Design mit integrierter LISN
- Simulation globaler Netzformen (TN, TT, Split-Phase, Delta …)
- Kompatibel mit Typ 1, NACS AC, Typ 2 und GB/T AC
- Flexible Installation dank steckbarer Leitungen

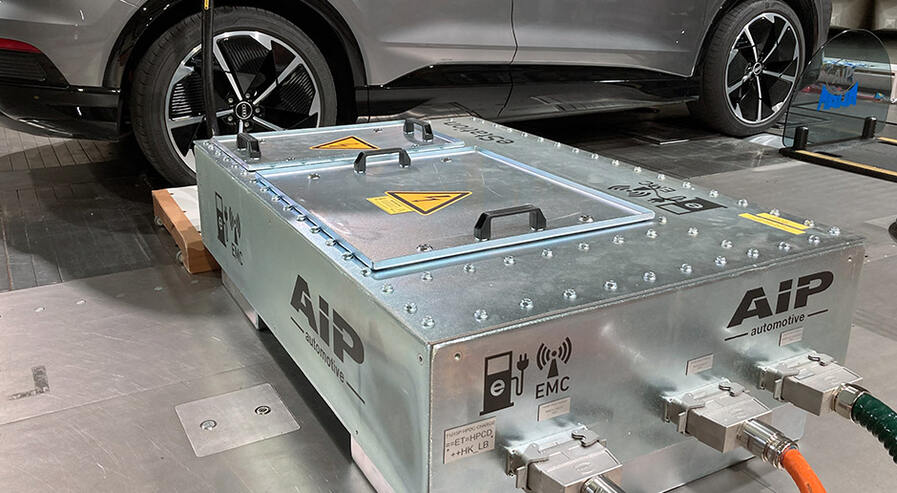

Maximale DC-Leistung. Minimaler EMV-Einfluss.
Die AIP DC-Ladebox (EMC Charging Box) ist eine hochleistungsfähige EMV-optimierte DC-Ladelösung für Fahrzeuge, HV-Komponenten und Ladeinfrastrukturtests. Ihr integriertes EMV-Filterdesign reduziert leitungsgebundene und gestrahlte Störungen effektiv und liegt > 6 dB unter CISPR 12-Grenzwerten. Damit ermöglicht sie präzise Emissions-, Immunitäts- und Kommunikationsmessungen während des aktiven Ladevorgangs.
Die Ladebox unterstützt bis zu sieben internationale DC-Ladestandards – darunter CCS1, CCS2, CHAdeMO, MCS, NACS und GB/T – und ist damit ideal für aktuelle und zukünftige Hochvoltarchitekturen. Die robuste All-in-One-Konstruktion ermöglicht eine einfache Integration in EMV-Kammern, Turntables oder Laboraufbauten.
Leistungsmerkmale:
- Ladeleistung: bis 400 kW / 500 A
- Ausgangsspannung: 100–1000 V DC
- Abmessungen: 1425 × 875 × 425 mm
- Kommunikationsstandards: ISO15118 (inkl. 15118-20), DIN 70121, CHAdeMO 2.3, GB/T 27930
Vorteile:
- EMV-Konformität > 6 dB unter CISPR 12
- Unterstützt die gängigen und neuen DC-Ladestandards
- Präzise Prüfbedingungen für Emissions- und Immunitätstests
- Mobile und flexible Integration in EMV-Kammern und Prüfstände
